除塵器骨架是支撐濾袋的核心部件，而焊接缺陷是導致骨架斷裂、濾袋提前損壞的主要原因之一。我們如何快速、準確地辨別除塵器骨架焊接是否合格呢？本文將從檢測維度、檢驗技巧、缺陷類型、標準要求三個維度，為您提供一個實用的辨別指南。
一、檢測維度
1、結構強度驗證
抗拉測試：合格焊點需承受≥250N的拉力（相當于25kg啞鈴片的持續拉力）而不脫焊。專業檢測采用萬能試驗機進行軸向拉伸，觀察焊縫是否出現塑性變形或斷裂。
扭轉變形測試：將骨架一端固定，另一端扭轉10°/米持續15秒后釋放，合格品應能完全恢復原狀且無裂紋。該測試可模擬清灰系統高頻振動下的受力狀態。
2、焊縫工藝評估
目視檢查：使用5倍放大鏡觀察焊縫，合格焊點應呈現均勻魚鱗狀紋路，無氣孔（直徑＞1mm）、夾渣（殘留物面積＞0.5mm²）或咬邊（深度＞0.3mm）等缺陷。
滲透探傷：對不銹鋼骨架采用著色探傷劑，高壓顯示劑滲透后，微裂紋會顯現紅色痕跡，靈敏度可達0.01mm級。
3、關鍵部位檢測
支撐環焊接：作為主要承力部件，支撐環與縱筋的T型焊縫需進行100%磁粉檢測，確保焊喉厚度≥母材厚度的80%。
端部連接處：采用超聲波檢測儀測量焊縫熔深，要求≥3mm（針對φ8mm以上鋼絲）。
二、檢驗技巧
1、目視觀察焊點狀態
合格的焊點應呈現均勻的冶金結合，表面光滑平整，無氣泡、裂紋、夾渣等缺陷。重點檢查以下位置：
-
支撐環與縱筋交點：這是骨架的關鍵受力點，必須采用滿焊工藝，焊縫應連續飽滿，不能有脫焊、虛焊現象
-
對接接口處：分節式骨架的連接焊縫應無錯邊，焊縫余高適中（一般不超過3mm）
-
端部固定點：底部文氏管或法蘭連接處的焊縫應牢固完整
不合格特征：
-
焊點大小不一、分布不均
-
焊縫表面有氣孔、裂紋、咬邊、焊瘤
-
焊渣飛濺殘留明顯
-
有明顯的未熔合、未焊透跡象
2、敲擊聽音法檢測松動
將骨架懸空，一手托起，另一手瞬間拍打骨架中心位置，同時用耳朵貼近仔細聽。如果有尖銳的鋼絲撞擊聲，說明存在脫焊或焊點松動現象。
原理：合格骨架焊點牢固，整體結構剛性強，敲擊時聲音渾厚；脫焊部位會產生自由振動，發出金屬碰撞聲。
3、拉力測試驗證焊點強度
根據行業標準JB/T 5917-2013，焊點在250N拉力下不得發生脫落。實際操作中可采用以下簡便方法：
使用拉力測試儀對任意焊點進行拉力測試，合格標準為≥250N不開裂
現場簡易測試：將縱筋彎成90度，焊點不應脫落
注意：此測試屬于破壞性檢驗，應在抽樣檢測時進行，不宜對每條骨架都執行。
4、表面毛刺與焊瘤檢查
骨架與濾袋直接接觸的表面必須平滑光潔，任何尖銳凸起都會在運行中切割、磨損濾袋。
檢查要點：
-
焊縫處是否有焊瘤（多余的金屬凸起）
-
是否有飛濺物、毛刺殘留
-
端部圓角是否處理到位（圓角半徑≥2mm）
-
表面粗糙度應≤3.2μm（與濾袋接觸面）
快速檢測法：用一塊干凈的針織氈制成300mm長的短濾袋套入骨架，然后抽出，觀察氈面是否有鉤絲、劃痕。如有損傷，說明表面處理不達標。
三、焊接缺陷類型及危害
|
缺陷類型 |
外觀特征 |
危害 |
|
虛焊 |
焊點表面看似正常，但實際結合強度不足 |
運行中易松動脫落，導致骨架散架 |
|
脫焊 |
焊點完全分離 |
結構失效，濾袋失去支撐 |
|
裂紋 |
焊縫或熱影響區出現細微開裂 |
在脈沖清灰振動下擴展，最終斷裂 |
|
氣孔 |
焊縫表面或內部有孔洞 |
降低焊縫強度，成為腐蝕起始點 |
|
夾渣 |
焊縫內部殘留熔渣 |
削弱有效受力截面，引發應力集中 |
|
焊瘤/毛刺 |
焊縫表面有多余金屬凸起 |
刮傷濾袋，縮短濾袋壽命 |
|
咬邊 |
焊縫邊緣母材形成溝槽 |
減小有效受力面積，易引發疲勞裂紋 |
特別提示：高溫工況下，焊接缺陷會加速熱疲勞開裂；腐蝕性環境（含硫、氯離子）中，氣孔、夾渣處優先發生腐蝕，進一步削弱結構強度。
四、國家標準與技術要求
根據《袋式除塵器用濾袋框架》（JB/T 5917-2013）及相關行業規范，除塵骨架焊接需滿足以下硬性指標：
1、焊接工藝要求
滿焊工藝：所有焊點應焊接牢固，不允許有脫焊、虛焊和漏焊
焊縫連續性：支撐環與縱筋交點、接口連接處必須連續滿焊
強度驗證：焊點抗拉強度應不低于母材強度的90%，拉力測試值≥設計載荷的1.5倍
2、表面處理要求
碳鋼骨架焊接后必須進行防腐蝕處理（熱鍍鋅/噴塑/涂漆）
不銹鋼骨架焊接后應進行清洗處理，去除氧化皮和焊渣
所有焊縫區域防腐層應均勻完整，無漏涂
3、幾何精度要求
垂直度公差≤骨架長度的2%
直徑偏差：用于玻纖濾袋時為0~-1mm，用于針刺氈濾袋時為0~-2mm
長度公差≤骨架長度的2%

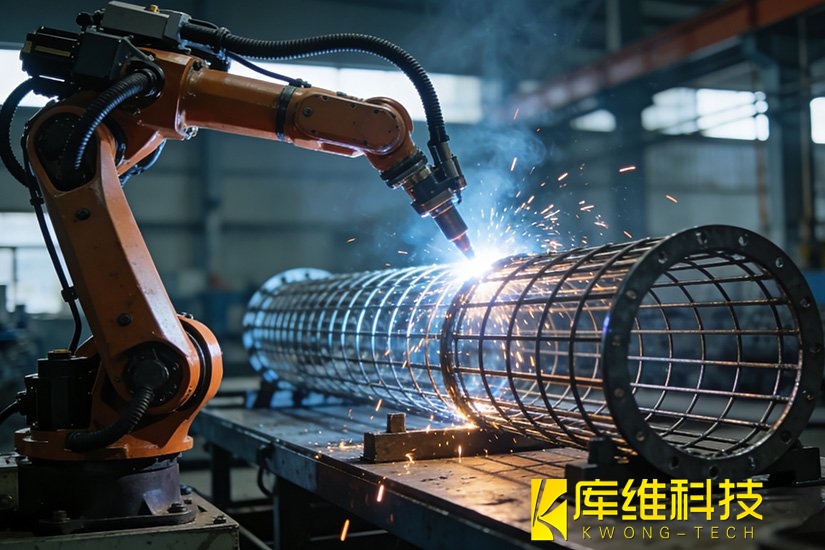

合格骨架應具備焊點牢固無瑕疵、結構均勻不變形、表面光滑防腐蝕、尺寸精度符合標準等特征。優先采用自動化焊接設備焊接骨架，避免因骨架質量問題導致除塵系統“牽一發而動全身”的連鎖故障。
