冷金屬過渡焊接：原理解析+核心優勢，新手也能看懂

發布日期：2025-10-13 14:30 ????瀏覽量：

在精密制造、新能源、航空航天等領域，焊接質量直接影響設備性能與壽命。冷金屬過渡焊接（CMT）憑借其低熱輸入特性與精準控制能力，已成為解決復雜焊接難題的關鍵技術。本文從原理出發，結合三大核心優勢，解析這項技術的獨特價值，助力用戶快速掌握其應用邏輯。

一、CMT原理

CMT本質上是MIG/MAG焊的升級迭代，核心是通過??焊絲反向回抽的動態控制??，實現“冷”焊接。傳統MIG焊依賴持續送絲，熔滴與熔池碰撞時釋放大量熱量；而CMT采用“送絲-停頓-回抽”的脈沖模式：當熔滴即將接觸熔池時，焊絲以微秒級速度反向回抽，使熔滴在無碰撞的情況下“自然過渡”。這一過程將熱輸入降低至傳統MIG焊的1/3~1/2，熔池溫度穩定在較低水平（約1800℃，傳統MIG可達2500℃以上），從根本上減少了能量冗余。

二、CMT三大核心優勢

1、缺陷少、變形小、成形優

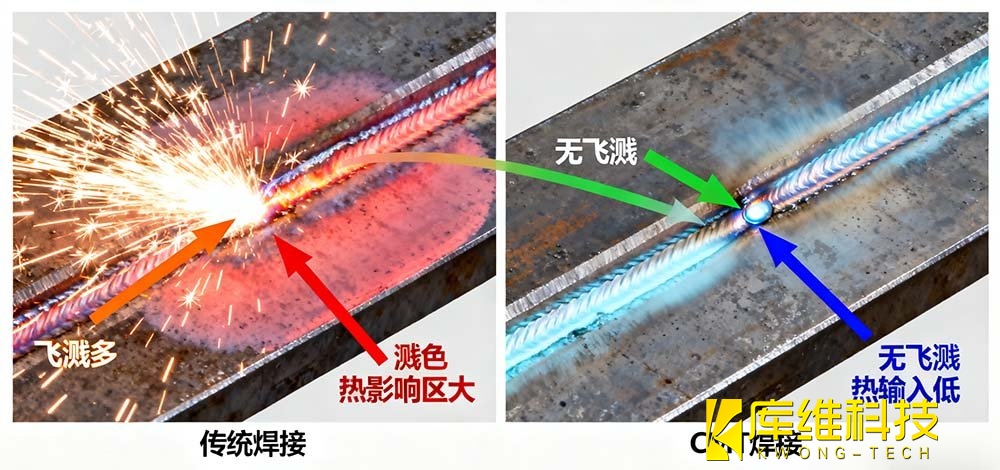

飛濺抑制：動態回抽動作使熔滴在無電弧狀態下脫離焊絲，飛濺量減少80%以上；
氣孔控制：低熱量輸入減少熔池冷卻速度波動，降低氫氣孔生成風險；
熱影響區縮小：母材熱輸入減少，晶粒粗化傾向降低，接頭韌性顯著提升；

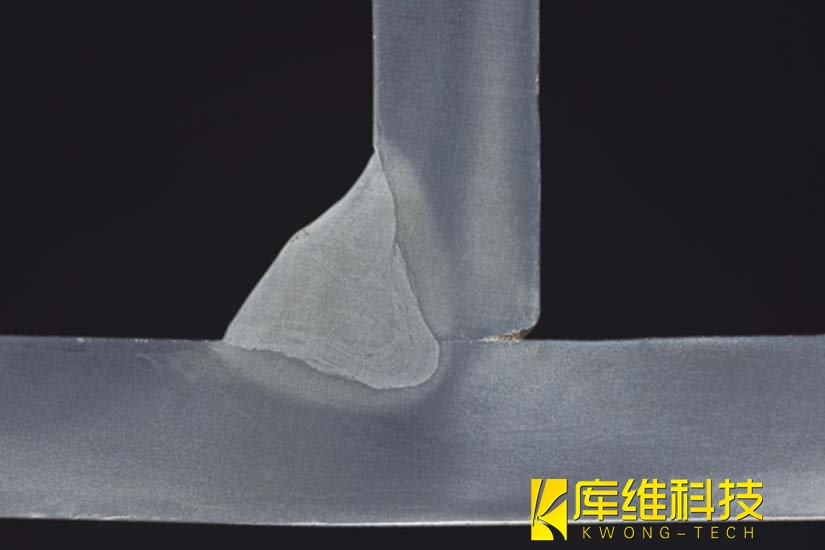

焊縫成形優化：電弧能量精準控制使焊縫寬度均勻，余高穩定，尤其適用于薄板（0.5mm以上）及精密構件焊接。

2、異種金屬焊接“破冰者”

鋁/鋼、鋁/鈦、鈦/鋼、銅/鋁、銅/鋼等異種金屬焊接的最大難點，是高溫下易生成??脆性金屬間化合物（IMC），傳統焊接接頭強度往往不足母材的50%。而CMT技術通過低熱輸入抑制IMC過度生長，實現了多種異種材料的可靠連接??。例如鋁鋼焊接時，傳統工藝因熱輸入高，IMC層厚度可達50μm以上（超過20μm即脆斷），接頭強度暴跌。

CMT的低熱輸入（線能量≤6kJ/cm）將IMC生長控制在“安全區”：一方面縮短高溫停留時間，抑制IMC過度增殖；另一方面，熔池快速凝固減少元素擴散，最終IMC層厚度僅5~10μm，接頭強度保留率超80%。目前，CMT已成功應用于新能源汽車電池托盤（鋁鋼連接）、航空鈦合金與鋼緊固件焊接等場景。

3、保護氣體“量身定制”

保護氣體不僅是隔絕空氣，更直接影響電弧穩定性、熱量分布與接頭性能。CMT對氣體配比的敏感度更高：

??純Ar??：適用于鋁及鋁合金焊接，電弧穩定、飛濺少，但熔深較淺，易產生氣孔。需配合焊絲成分（如AlSi5）優化熔池流動性；
??Ar+He（20%~50%）??：添加20%-30%He可提高電弧溫度，增加熔深，減少氣孔。例如，焊接厚板鋁合金時，Ar+30%He比純Ar減少氣孔50%，且焊接速度提升20%；
??Ar+CO?（≤15%）??：適用于碳鋼焊接，CO?含量通常為15%-20%，可改善熔池冶金反應，降低焊縫含氫量，但需控制比例——CO?過高易導致飛濺增加。

新手貼士：焊接鋁/鋼異種材料時，優先選擇Ar+5%N?混合氣體，既能抑制鋅蒸發（鍍鋅鋼焊接場景），又能細化晶粒。
