鈦合金以"太空金屬"之稱聞名，但在中厚板焊接領域卻長期面臨熱影響區失控、變形量大、缺陷率高等技術瓶頸。隨著激光-電弧復合焊接技術的突破，以??激光-MIG??、??激光-TIG??、??激光-CMT??和??等離子-MIG??為代表的四大創新方案，正在重塑行業格局。
一、激光-MIG復合焊接
1、技術原理

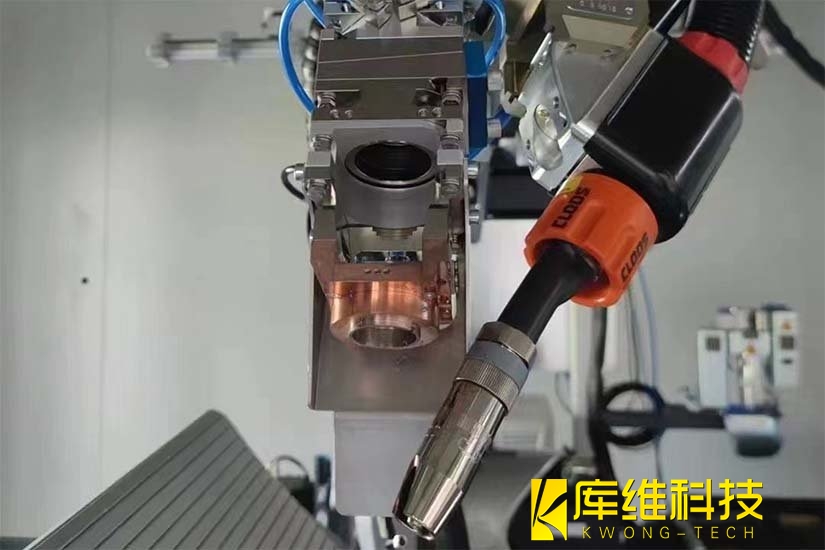

激光-MIG復合焊接通過"雙熱源協作"實現突破：激光如同"微型鉆孔機"，以10^6 W/cm²能量密度形成深窄熔池；MIG電弧則作為"填充助手"，預熱待焊區域并穩定激光等離子體，通過焊絲熔化提升熔敷率至8-12 kg/h，實現"深穿透+高熔敷"的協同效應。
2、核心優勢
-
??熱源互補??：激光的高能量密度（>10^6 W/cm²）形成深而窄的熔池，熔透能力達8-12mm；MIG電弧則通過焊絲熔化提升熔敷率至300-500g/min，焊接速度可達1.2-2.5m/min。較單一激光焊熔敷率提升40%，較單一MIG焊焊接速度提升50%。
-
??工藝穩定性??：激光等離子體穩定電弧，減少飛濺達60%；動態調節焊絲送進速度，適配不同坡口間隙（0-2mm）。
-
成本可控：減少多層多道焊工序，降低工時成本25%以上。
-
工藝魯棒性增強：裝配間隙容忍度從0.1mm放寬至0.5mm
3、應用場景
適用于30-60mm厚鈦合金結構件制造，如海洋工程耐壓艙體、化工反應釜筒體焊接，在保證熔深20mm以上時，單道焊接速度突破2 m/min。航天發動機鈦合金燃料噴嘴、船舶耐壓艙室等大厚度構件，單道焊即可完成8-15mm板厚連接。
二、激光-TIG復合焊接
1、技術原理
激光-TIG復合焊接采用"精密雕刻+精細修飾"模式：激光形成深寬比達5:1的熔池（20mm厚板單道熔透）；TIG電弧通過100-300A穩定電流預熱待焊區域，降低激光匙孔波動，緩冷作用減少氣孔和裂紋傾向。
2、核心優勢
-
??深寬比優化??：激光主能量實現深熔透（深寬比>5:1），避免"矮胖型"焊縫，特別適合鈦合金精密結構件。
-
低缺陷率??：TIG電弧的惰性氣體保護使氣孔率降低至0.5%以下，預熔層減少熱裂紋敏感性，接頭延伸率提升30%。
-
間隙容錯率提升：裝配間隙容忍度從0.2mm提升至0.8mm。
3、應用場景
聚焦高精度鈦合金結構焊接，如航空發動機機匣（15-30mm厚，表面粗糙度Ra≤3.2μm）、人工關節支架焊接，實現精密制造需求。
三、激光-CMT復合焊接
1、技術原理
激光-CMT復合焊接通過"冷態焊接+智能調控"實現突破：CMT技術以無電流回抽機制實現超低熱輸入（≤50 J/mm），激光匙孔與電弧長度閉環控制（±0.01mm精度）協同穩定熔池，避免未熔合缺陷。
2、核心優勢
-
??超低熱輸入??：CMT脈沖送絲技術使熱輸入<8kJ/cm，較傳統TIG焊降低40%，1.2mm鈦合金板焊接后角變形<0.5°。
-
??熔滴控制??：無飛濺短路過渡，熔池動態穩定，X射線檢測氣孔率<0.1%；結合激光匙孔效應，熔深一致性誤差<5%。
-
??效率提升??：焊接速度達2.4m/min（等效熱輸入下），較CMT單機工藝效率翻倍，適合核電主管道等薄壁構件。
-
熱影響區細化：晶粒尺寸從50μm細化至15μm，力學性能提升20%。
-
變形量極小：10mm厚板角變形≤0.5°/m，無需后續校形。
-
零飛濺成形：減少80%打磨工作量，接頭強度標準差≤5MPa。
3、應用場景
適用于高精度構件焊接，如航天運載火箭貯箱（10-25mm厚，變形≤0.1mm/m）、半導體真空腔體（內壁平整度≤0.05mm），實現"焊后即成品"。
四、等離子-MIG復合焊接
1、技術原理
等離子-MIG復合焊接采用"強力鉆孔+快速灌漿"機制：等離子弧以10^5 W/cm²能量密度實現深熔透（40mm厚板單道熔深30mm）；MIG通過φ1.2-1.6mm焊絲高速送絲（8-15 m/min），熔敷率達15-20 kg/h，效率較單一等離子焊提升60%。
2、核心優勢
-
熔深與效率雙高：等離子弧保證熔深≥25mm，MIG焊接速度達3-4 m/min
-
??穿透力倍增??：等離子弧能量密度達30MW/m²，配合MIG填充效率，16mm鈦合金單道焊熔深達12mm，效率較埋弧焊提升3倍。
-
??成本優勢??：無需坡口加工，裝配間隙容忍度達1.5mm，材料利用率提升25%；10mm板焊接成本僅為傳統工藝的60%。工時成本降低40%，電能消耗減少30%。
-
工序簡化：50mm厚板焊接從8-10道減至3-4道
3、應用場景
適用于超厚鈦合金結構焊接，如核電壓力容器（80-100mm厚）、大型船舶甲板拼接，單日焊接工作量突破50m。
鈦合金中厚板焊接的高效方案正在突破傳統制造邊界。四種方案各展所長：激光-MIG平衡效率與質量，激光-TIG提升精密成形，激光-CMT實現超低熱輸入，等離子-MIG主攻厚板高效焊接。
